Проектировщикам

Проектировщикам

Раздел для проектных организаций, дизайнеров, проектировщиков, строительных организаций.

Уличные фонари нашего производства состоят из:

  1. Рассеиватель
  2. Кронштейн (для моделей с количеством источников света более одного)
  3. Опора
  4. Основание (только для фонарей Сити, Парк, Пушкин, Лотос, Адмирал, Венеция) одевается сверху, после установки опоры.
  5. ЗДФ (закладная деталь фундамента)

Установка фонаря начинается с крепления опоры.

Способы крепления опоры фонаря:

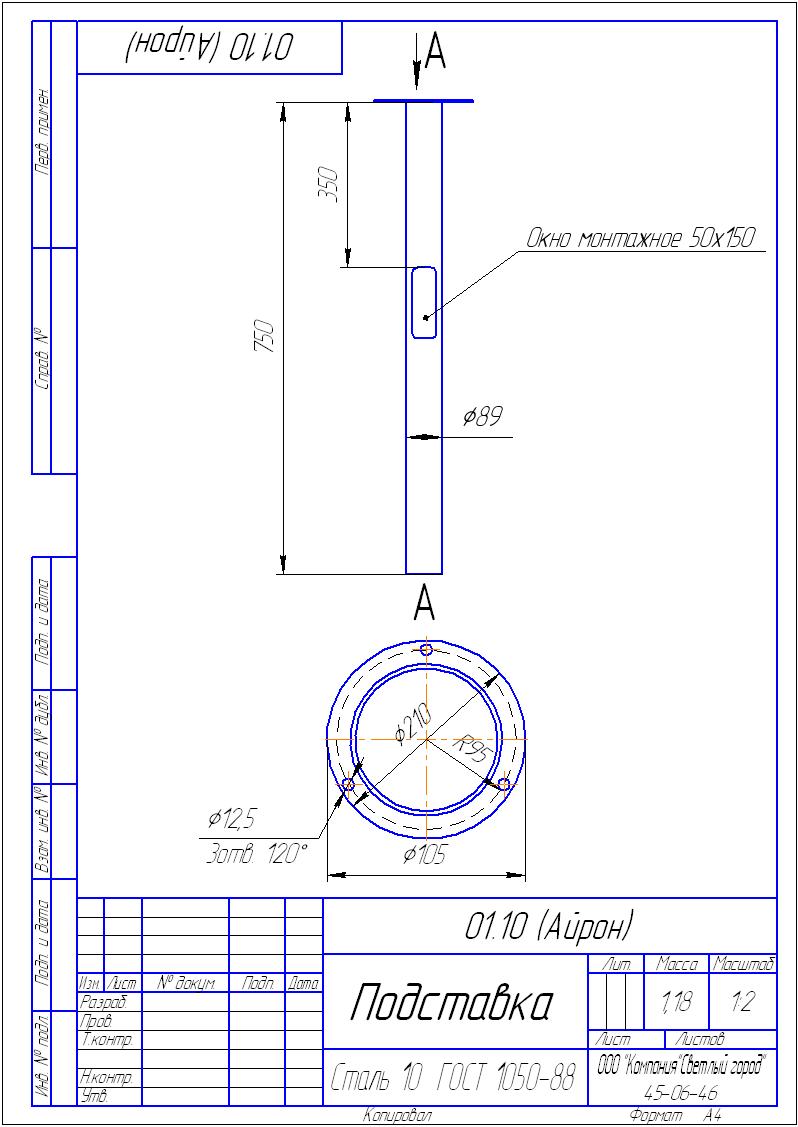

Чертеж закладных деталей для фонарей можно скачать здесь. Для фонаря "Айрон" существует своя собственная ЗДФ. Скачать чертеж можно по этой ссылке.

Рекомендуем использовать влагозащищенный вводный щиток (1-2A):

Такой щиток можно даже кратковременно погружать в воду. IP 67 для кабеля до 3 x 2,5 мм².

Вводный щиток в цену поставки не входит, но его можно заказать у нас.

Схема подключения:

Таблицу с весом фонарей (без ламп и закладной детали) можно скачать здесь.

IES файлы для проектирования в программе Dialux, 3ds max и подобных на прожекторы и светильники Ledson можно скачать здесь.

IES файлы для проектирования на наши фонари (в архиве Rar):

IES файлы на другие фонари нашего производства будут добавляться.
